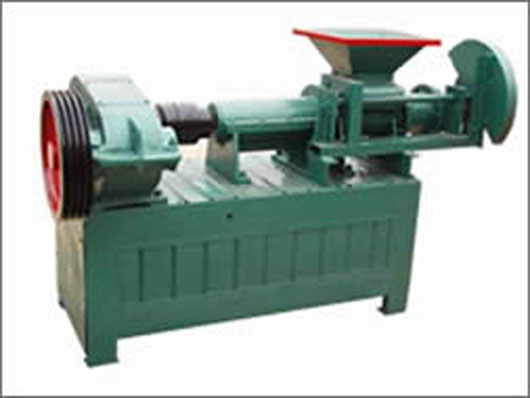

180型煤棒机（感光切断）

一：工作原理
     煤棒机是将粉末状原料制成不同形状条形块的机具。其工作原理是：电动机经三角带把动力传给变速器，变速器输出轴通过浮动联轴器把动力传给推进轴，推进轴上的推进其推动煤料经成型模头推出，便产生出理想的高压煤棒。
     二：架构特点
1、进料螺旋导程大，进料快，推进螺旋导程小，省动力。
2、轴座与缸体采用刚性连接，同心度高，抗反推力，机器稳定。
3、需密封部分采用断层结构，污物由断层处漏掉。
4、三角带传动，运转平稳，噪音小，同时其过载保护作用。
5、机头与缸体连接有卡环结构，螺栓结构，根据用户需要自行选订。
     三：安装与调试
1、安装前各零部件必须经过彻底清洗，清除运输或存放较久出现得锈物，并检查零部件有无损坏。
2、按基础图对基础进行混凝土浇灌，并留螺孔，混凝土凝固后将煤棒机吊放在混凝土基础上，螺孔找正，二次混凝土灌浆，待地脚螺钉凝固后，用水平仪校正机器，机器稳固后即可试机。
3、试机前先将各润滑部位加油润滑，油量适中。检查所有螺栓是否有松动现象，并拧紧。点动机器，观察是否有异物或不正常的声音。一切确认无误方可开机运转。并检查动力方向是否正确。
4、机器空运转3~5分钟后，一切正常便可投料试产，新机器投料要均匀，干湿适中（一般含水分12%~15%）。
     四：使用与保养
1、每班开机前检查各转动部位是否灵活，有无异常响声，空机运转2~3分钟即可投料生产。
2、原料必须经过处理，最大粒度小于3mm。
3、下料口出现堵塞，用木条或竹条疏通，切忌使用金属棒。
4、机器转动部位轴承要定期注入润滑油，轴承部位温度不超过60度。
5、停机前先停止下料，待缸体内物料挤空后停机，拆卸机头，清洗后重新装上，以备下班使用。
6、为使电机不超负荷运行，建议用户安装电流电压表，根据电流表调整下料量及含水量。
     五：煤棒机型号：

型号
JYMBJ140
JYMBJ180
JYMBJ300
JYMBJ450
生产能力
1-2T/H
2-3T/H
4-6T/H
8-10T/H
成型规格
20-40mm
20-60mm
20-80mm
20-80mm
主轴转速
46-60转/分
46-60转/分
132转/分
132转/分
螺旋叶片数
4
4
4
4
功率（kw)
11
22
90
220
减速机
ZQ350
ZQ400
ZQ650-750
ZQ850
轴承
7511.211.
7614.314.
32320.320.
32322.322.321
210.1305.
313.1206.
319.1207
备注
主轴转速为最低转数，可根据电流大小.载荷轻重.产量高低适当上调。
